便携式甲醛发生器 SPG-F
一、功能概述
GB/T 18801-2015在空气净化器甲醛CADR/CCM测试中常采用福尔马林溶液蒸发或多聚甲醛热解等方法,存在引入杂质和加载量不能连续控制等缺点。
本装置是专门针对上述不足而设计制造的甲醛发生器,它的甲醛发生量实时波动很小(≤±2%)、连续可调,几乎不引入对测试有影响的杂质,且具有与多聚甲醛催化裂解法同等的精度。
二、工作原理

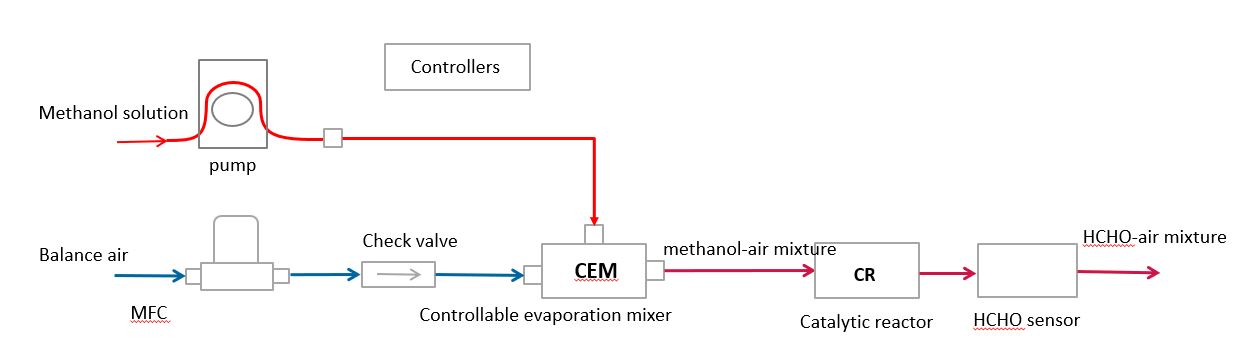

本装置以甲醇为原料,采用铁钼催化剂,通过部分催化氧化反应,将甲醇转化为甲醛。
A.一路甲醇溶液和一路空气分别通过精密泵和空气流量计计量后进入到CEM模块同时实现蒸发和混合,并以甲醇-空气混合气体的形式从CEM模块输出
B. 甲醇-空气混合气体再经过一个铁钼催化包CR,最终将混合气体中的甲醇转化成甲醛
三、不确定度比较
本装置与中国计量院的甲醛标准气体动态配气装置具有相同的不确定度环节,具有同等的不确定。

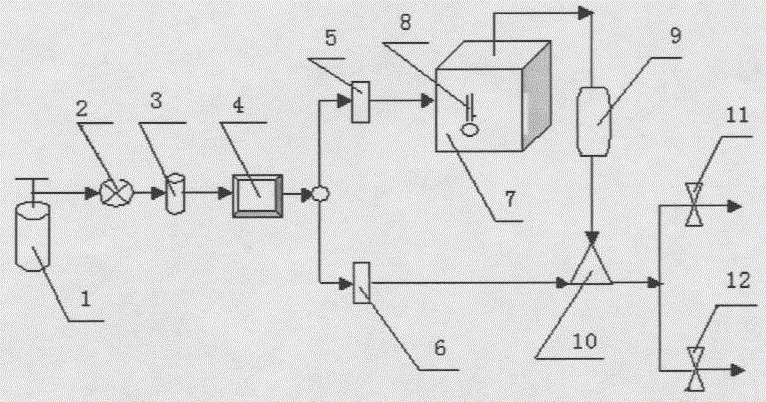

中国计量院甲醛标准气体动态配气装置流程图:5-流量计,7-恒温水浴,8-渗透管,9-催化包
二者的主要差异如下:
环节 |
甲醛标准气体动态配气装置 |
SPG-F |
原料 |
三聚甲醛 |
高纯甲醇 |
蒸发混合 |
渗透管 |
可控蒸发混合器(CEM) |
催化反应 |
催化裂解 |
催化部分氧化 |
流量计量 |
流量计 |
流量计 |
温度控制 |
水浴 |
铝浴 |
四、产品参数
l 使用原料:甲醇(分析纯)
l 使用载气:空气 (1.5-4) L/min
l 甲醛产率:*(0- 1000) mg/h
l 甲醛浓度:**(500-10,000) ppm
l 甲醇转化率:>99%
l 催化包温度:(280-300)℃
l 外型尺寸:390*360*320 (mm)
l 环境温度:(10~45) ℃
l 电源:220VAC/50Hz 300W
l 尺寸:460*330*285(mm)
l 净重:约10kg
* 可以定制更高甲醛产率;**可以定制更低甲醛浓度,如<1 ppm
五、出厂检验

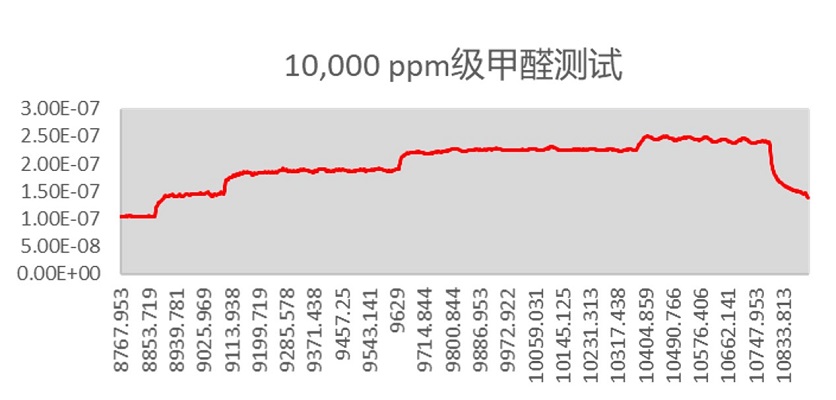

(1) 对于高浓度甲醛要求,采用英国Hidden在线质谱进行输出浓度实时检测。
(2)对于低浓度甲醛要求,需要与第三方实验室合作采用相应的标准适用方法。

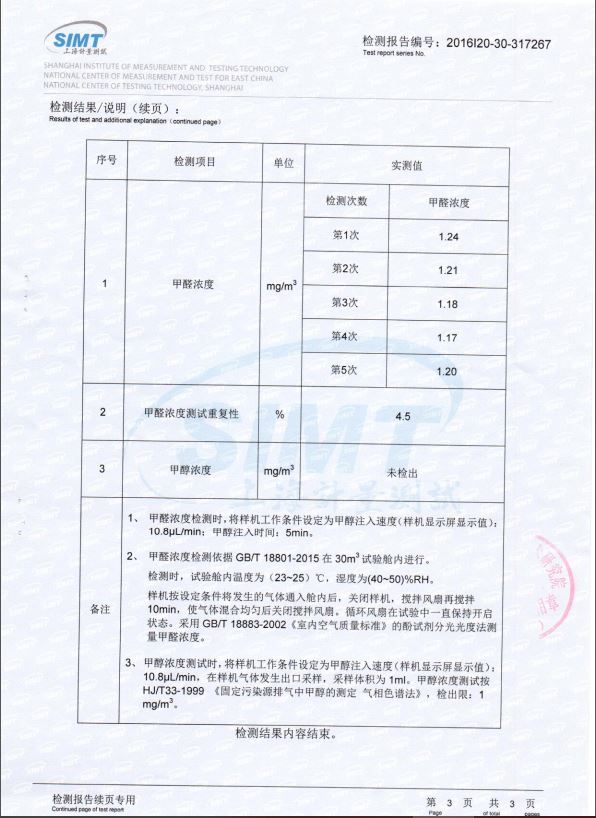

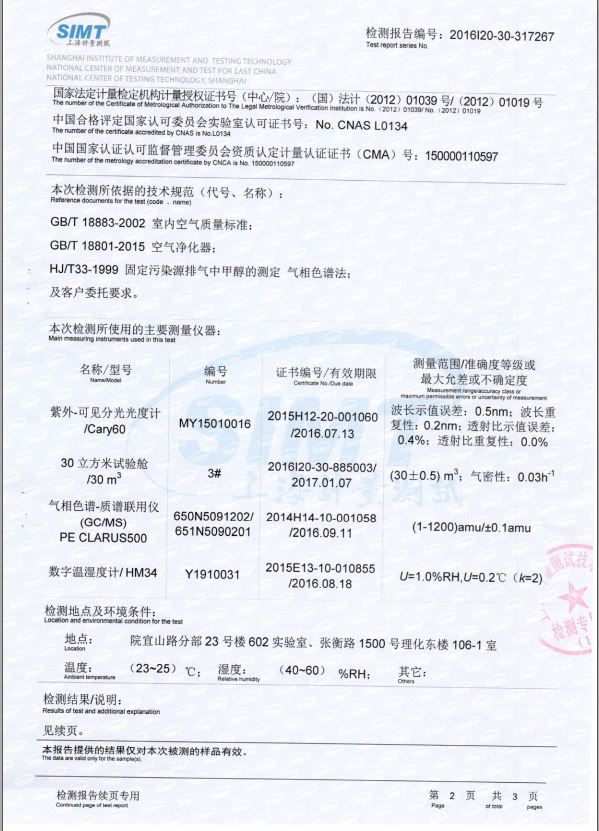

A. 上海计量院舱内测试报告

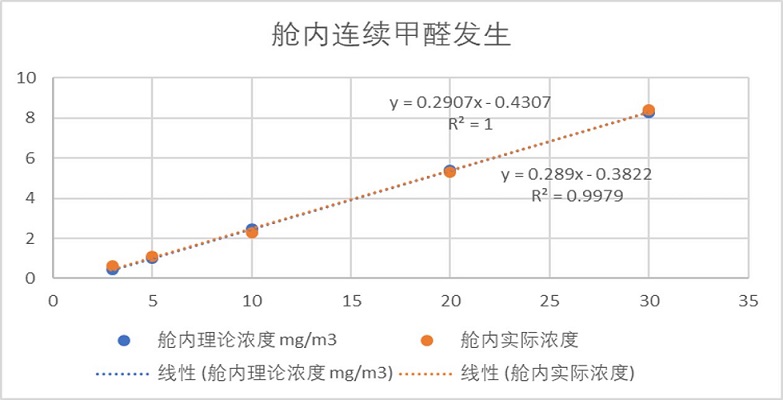

B. 客户舱内匀速加载测试结果
