精密高温湿度发生器 SHG-4010

一、功能概述

工业生产和日常生活中所用到的各种产品，大多都需要在特定的温湿度环境中进行稳定性和可靠 性的测试，其覆盖的场景包括冬天、夏天、沿海、丛林等等。这要求相应的测试设备能够模拟的温湿 度范围非常大，从零下数十摄氏度到接近 100 摄氏度。但是传统的湿度发生器一般很难做到超过 60℃ 仍然保持很好的精度和稳定性。

SHG-4010 是专门针对大温度范围（室温-95℃）、大湿度范围（5-95%RH）、快速响应（10 秒级）、精度（≤2%）输出含湿气体需求而专门开发的一款温湿度发生器。它采用双股流法来发生湿度，但是 在饱和器、分流控制算法、湿度和热补偿等方面进行了重要改进。

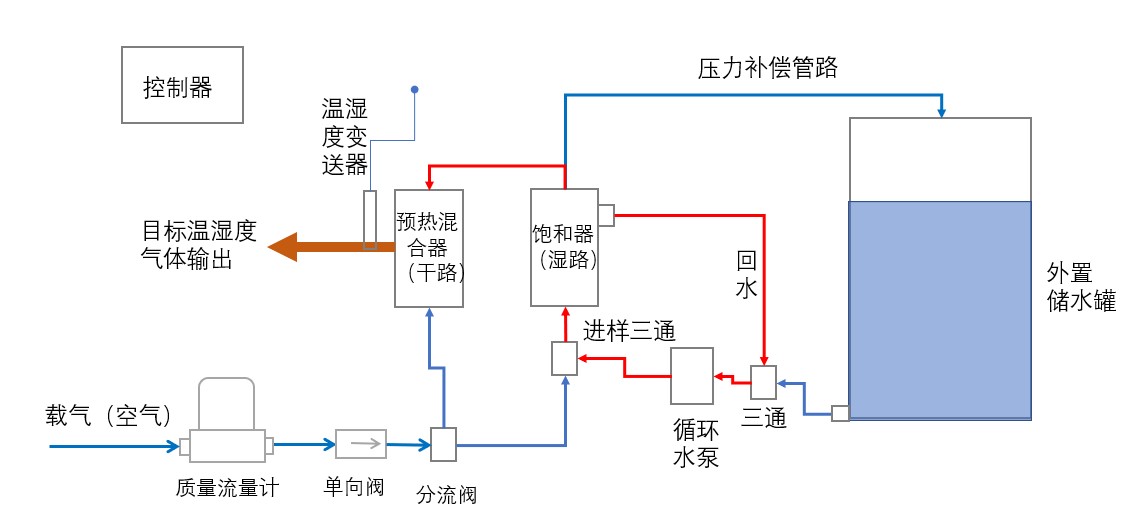

二、工作原理

三、产品参数

载气流量：（0.3-3）L/min

温度范围：室温-95℃

湿度范围：（5-95）%RH

温度波动：＜±0.1℃（读数）

湿度波动：±0.5%RH@≤60℃；±1.5%RH@＞60℃（读数）

湿度精度：2% RH

响应速度：~10 s（正常工作条件下）

控制方式：设定点PID控制；触摸屏+RS485（modbus）通讯控制

电源：AC220V/50Hz 1500W

净重：15 kg

四、出厂检定

（1）利用装置自带的湿度变送器进行检定

在常温下（约 26℃），湿度发生器输出的湿度波动大约是±0.1%（读数，参见图 3）。在接近 水沸点温度下（约 92℃），湿度波动也仅有±1.5%，而使用普通双股流湿度发生器， 湿度波动可达到 (30-50)%。

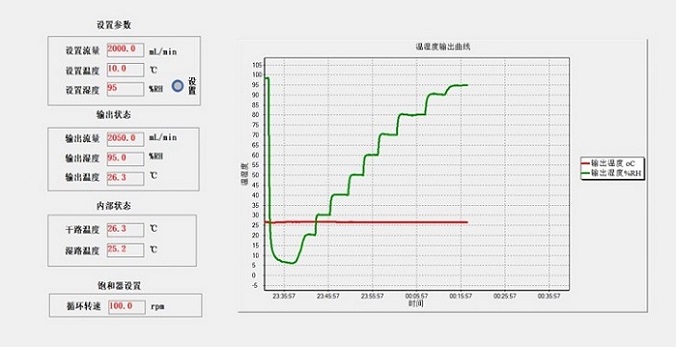

                     （A)室温阶梯湿度发生结果（读数波动在±0.1%）

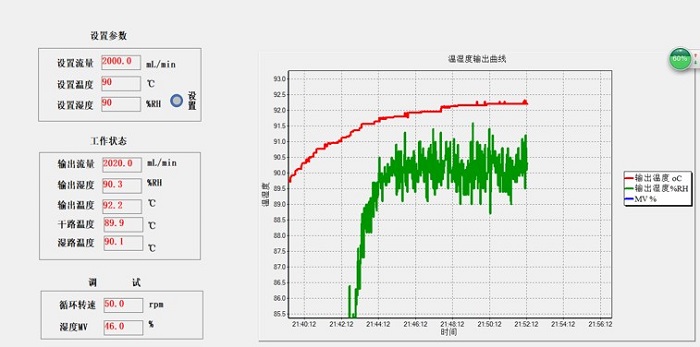

            （B）高温湿度发生结果（波动在±1.5%内）

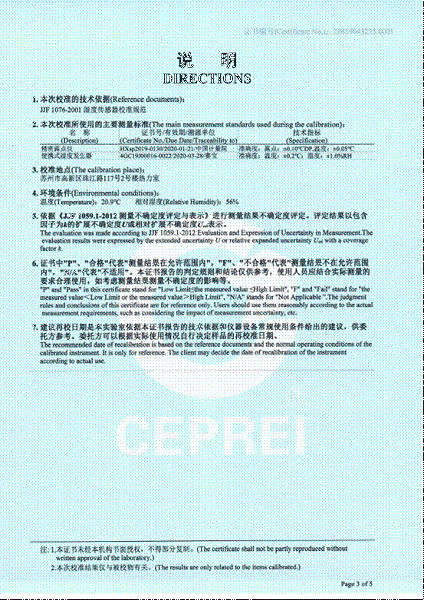

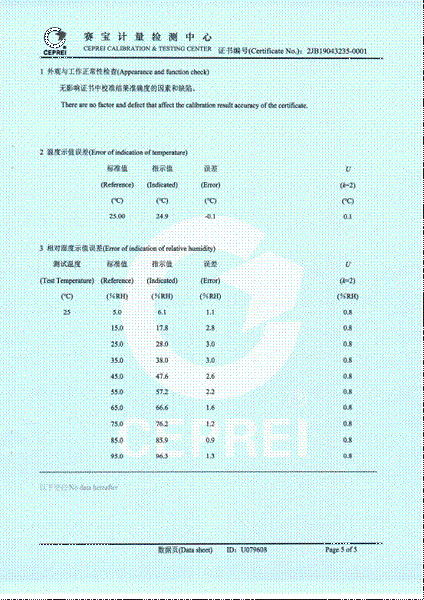

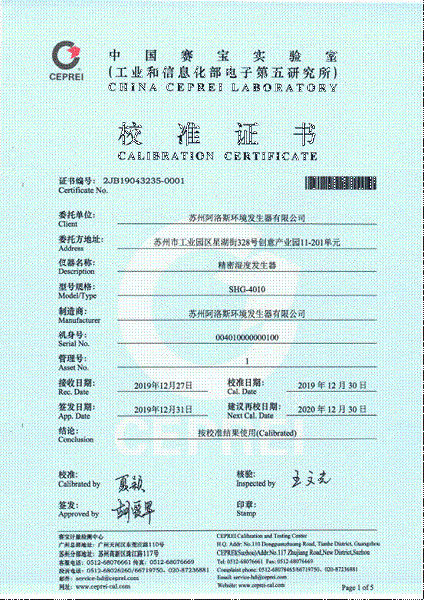

（2）第三实验室对装置自带温湿度变送器进行检定

（3）特殊需要时可利用英国HIDDEN在线质谱进行实时水含量检测

五、How to...

（1）选择用水

        原则上，电阻率大于12MΩ的水即可使用。推荐使用去离子水、蒸馏水或者纯净水。

（2） 避免管道进水

        管道进水会导致发生器工作不稳定。请需要通过以下几步来确认使用前除了储水罐之外，其它管道中是干燥的。

       （a）到货后，吹扫设备，直到出口湿度降到5%RH以下

       （b）在储水罐加水时切记不可超过水位上限

       （c）若不小心机器倾倒，请第一时间用干载气吹扫设备。

（3）如何避免输出后温湿度变化

      请对输出管道进行控温，确保温度和湿度发生器设定温度一致即可。

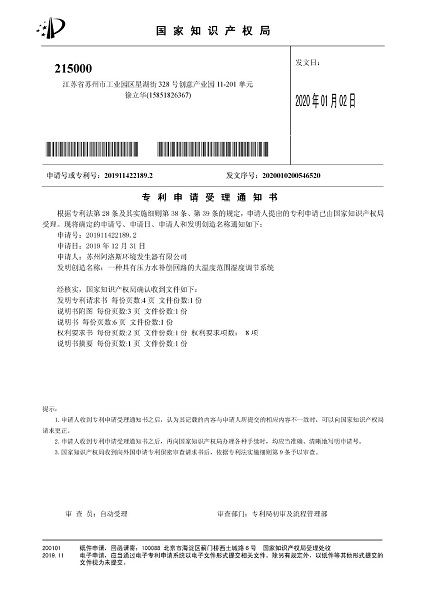

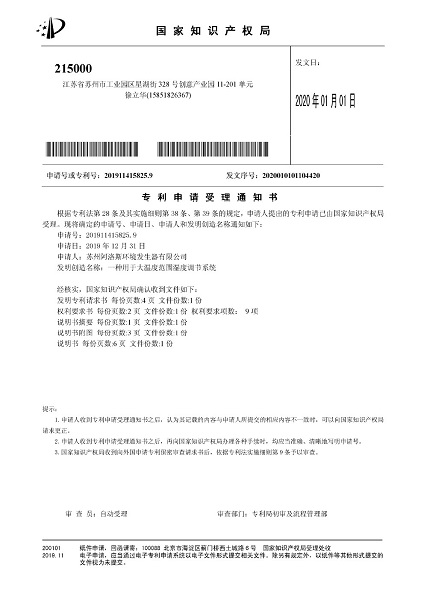

六、相关专利
