1      工作原理

本装置用于进行VOCs的吸脱附实验，可测试材料性能与工艺参数。其工艺流程如下图所示。装置包含模拟废气发生、热脱附与吸附床、系统控制等几个子系统。

本装置吸附与脱附测试时主气流方向相反。

吸附实验时，主气流通过微型风机IDF-1抽吸负压产生,所需的VOC成分通过VOC发生器EVP-1发生并经管道混合器MIX加入主气流，主气流进一步进入固定床FB开始吸附。

热脱附实验时，主气流通过微型风机IDF-2正压产生，经过气体加热器GH升温,并进入固定床进行脱附。

在管道混合器MIX和气体加热器GH的上游配有翅片式气体换热器HX-1/2，分别用于吸收在吸附冷却和脱附加热时从固定床过来的热量，防止损伤其它部件。HX-1/2收集的热量通过循环冷水机WC-1散掉。

系统在吸附排放和脱附排放口附近设置采样口S-1和S-2，供气体分析仪使用。

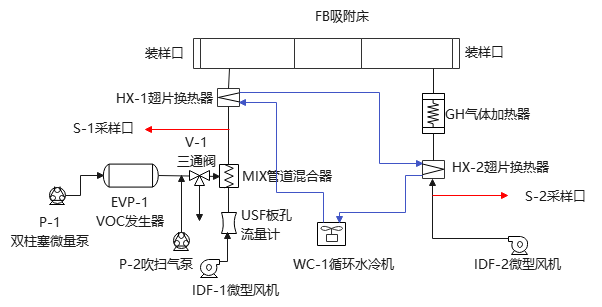

图1 本装置工艺流程图

2      关键参数要求

3      配套要求

3.1  电源：380VAC 50Hz 6.0kW

3.2  VOC源：分析纯液体VOC

3.3  场地：足够的安装空间
